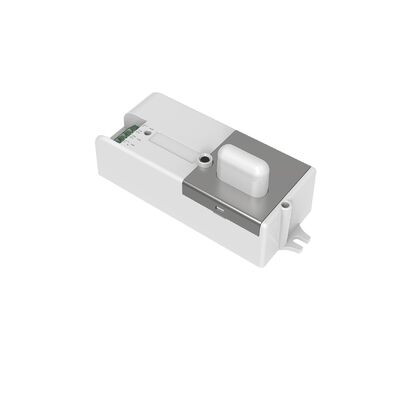

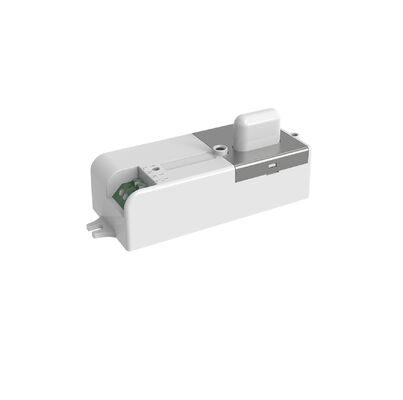

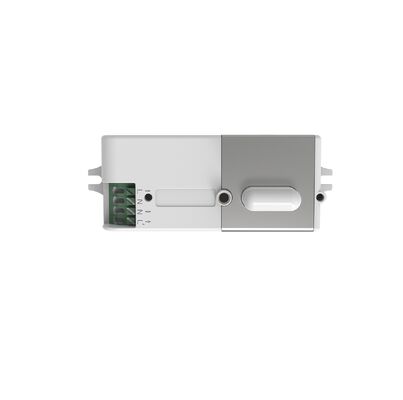

ضوء ثلاثي المقاومة فائق النحافة مع مستشعر الحركة تشغيل/إيقاف، متوافق مع أحدث معايير ERP، إعداد مفتاح Dip
| مكان المنشأ | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE, RED |
| رقم الموديل | MC098S 3 |
| الحد الأدنى لكمية | 100 قطعة |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | كيس الفقاقيع+اللوحة + الكرتون ((K=A) |
| وقت التسليم | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1 ، عينة وا |
| شروط الدفع | تي/تي |
| القدرة على العرض | 10000 قطعة/شهر |
اتصل بي للحصول على عينات مجانية وكوبونات
واتس اب:0086 18588475571
(وي تشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الجهد المقنن | 220-240 فولت تيار متردد، 50 هرتز/60 هرتز | الطاقة الاحتياطية | .50.5 واط |
|---|---|---|---|
| وضع العمل | وظيفة التشغيل/الإيقاف | سعة التحميل | 400 واط (حثي) ؛ 800 واط (مقاوم) |
| ارتفاع التركيب | 2.5-6 م | حياة | ضمان 5 سنوات @Ta 230V حمولة كاملة |
| إبراز | مستشعر حركة ضوء ثلاثي المقاومة فائق النحافة,مستشعر حركة تشغيل/إيقاف مع مفتاح Dip,ضوء مستشعر حركة متوافق مع ERP,on off motion sensor with dip switch,ERP compliant motion sensor light |
||
منتوج وصف
مصباح ثلاثي الحماية فائق النحافة مع مستشعر حركة تشغيل/إيقاف
ميزات المنتج
- تساعد براءة اختراع هوائي المستشعر منخفض المعاوقة على منع التداخل من الإشارات اللاسلكية مثل 5G و Wi-Fi و Bluetooth
- يوفر تصميم هوائي ثنائي القطب الحاصل على براءة اختراع كشفًا موثوقًا به، مما يتجنب المشغلات الخاطئة عندما يتم دمج المستشعر في ألواح LED المعدنية
- يتوافق مع معايير اعتماد RED
- تحافظ وحدة تزويد الطاقة بالتبديل غير المعزولة على امتثال قيمة PF لأحدث معايير ERP
- حساسية الكشف القابلة للتعديل عبر مفاتيح DIP لمواقع التثبيت المختلفة
- تصميم فائق النحافة خصيصًا لأضواء LED ثلاثية الحماية
- يدعم أقصى ارتفاع للتركيب يبلغ 6 أمتار
- ضمان لمدة 5 سنوات
المعايير الفنية
| مواصفات الإدخال | |
|---|---|
| نطاق جهد التشغيل | 198-264 فولت تيار متردد، 50 هرتز/60 هرتز |
| الجهد المقنن | 220-240 فولت تيار متردد، 50 هرتز/60 هرتز |
| طاقة الاستعداد | ≤0.5 واط |
| اختبار الاندفاع | L-N: 1 كيلو فولت |
| مواصفات الإخراج | |
| وضع العمل | وظيفة التشغيل/الإيقاف |
| نوع الحمل | حثي أو مقاوم |
| سعة التحميل | 400 واط (حثي)؛ 800 واط (مقاوم) |
| أقصى سعة للاندفاع | 30 أمبير (50% Ipeak، twidth = 500uS، 230Vac حمل كامل، بدء بارد)؛ 60 أمبير (50% Ipeak، twidth = 200uS، 230Vac، حمل كامل، بدء بارد) |
| معلمات المستشعر | |
| تردد التشغيل | 5.8 جيجاهرتز ±75 ميجاهرتز، نطاق ISM |
| قوة الإرسال | 0.5 ميلي واط كحد أقصى. |
| وقت الانتظار | 5 ثوانٍ/30 ثانية/90 ثانية/5 دقائق/20 دقيقة/30 دقيقة |
| حساسية الكشف | 100%/75%/50%/25% |
| مستشعر ضوء النهار | 2Lux/10Lux/30Lux/50Lux/تعطيل |
| نصف قطر الكشف | 4-6 أمتار (ارتفاع التركيب 3 أمتار) |
| ارتفاع التركيب | 2.5-6 أمتار مدعومة، 4 أمتار لأقصى نصف قطر للكشف |
| زاوية الكشف | 150 درجة (مثبت على الحائط)، 360 درجة (مثبت على السقف) |
| بيئة التشغيل | |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +80 درجة مئوية (الرطوبة: 10%-95% بدون تكاثف) |
| معايير الشهادة | |
| معايير السلامة | EN61058-1 |
| معايير EMC | EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
| المتطلبات البيئية | متوافق مع RoHS |
| شهادة | CE, RED |
| مواصفات أخرى | |
| الأسلاك | أطراف من النوع المضغوط، قطر السلك: 0.75-1.5 مم² |
| تصنيف IP | IP20 |
| فئة الحماية | الفئة الثانية |
| التركيب | مدمج |
| الأبعاد | 77.5 × 34.5 × 22 مم |
| العبوة | كيس فقاعات + لوح + كرتون (K=A) |
| الوزن الصافي | 58 ± 2 جرام |
| العمر الافتراضي | ضمان لمدة 5 سنوات @Ta 230V حمل كامل |
ملاحظة: تتأثر منطقة الكشف بحجم جسم الحركة وسرعة الحركة. يتم اختبار منطقة الكشف بواسطة شخص يبلغ طوله 170 سم ويمشي بسرعة 0.3 م/ث.
وصف الوظيفة
وظيفة التشغيل/الإيقاف
تم تصميم المستشعر لتوصيل حمل واحد فقط. قد يؤدي توصيل أكثر من حمل واحد إلى إتلاف المستشعر.
نمط الإشعاع
تركيب السقف
ارتفاع التركيب على السقف: 3 أمتار
الحساسية: 100%/75%/50%/25%
الحساسية: 100%/75%/50%/25%
التحرك العادي (السرعة: 1 م/ث)
التحرك البطيء (السرعة: 0.3 م/ث)
ارتفاع التركيب على السقف: 6 أمتار
الحساسية: 100%/75%
الحساسية: 100%/75%
التحرك العادي (السرعة: 1 م/ث)
التحرك البطيء (السرعة: 0.3 م/ث)
لا يمكن استخدام حساسية الكشف بنسبة 100%/75% فقط عند التثبيت على ارتفاع 6 أمتار. حساسية 25%/50% غير قادرة على اكتشاف إشارة الحركة.
إعدادات مفتاح DIP
إعدادات مستشعر ضوء النهار
| المفتاح 1 | المفتاح 2 | المفتاح 3 | الإعداد |
|---|---|---|---|
| تشغيل | تشغيل | تشغيل | 2Lux |
| - | تشغيل | تشغيل | 10Lux |
| - | تشغيل | - | 30Lux |
| - | - | تشغيل | 50Lux |
| - | - | - | تعطيل |
إعدادات وقت الانتظار
| المفتاح 4 | المفتاح 5 | المفتاح 6 | الإعداد |
|---|---|---|---|
| تشغيل | تشغيل | تشغيل | 5 ثوانٍ |
| تشغيل | تشغيل | - | 30 ثانية |
| تشغيل | - | تشغيل | 90 ثانية |
| تشغيل | - | - | 5 دقائق |
| - | تشغيل | تشغيل | 20 دقيقة |
| - | - | - | 30 دقيقة |
إعدادات منطقة الكشف
| المفتاح 7 | المفتاح 8 | الإعداد |
|---|---|---|
| تشغيل | تشغيل | 100% |
| تشغيل | - | 75% |
| - | تشغيل | 50% |
| - | - | 25% |
تعني كلمة "تعطيل" أن مستشعر ضوء النهار لا يعمل. سيتم تشغيل الضوء بمجرد اكتشاف الحركة بغض النظر عن الضوء المحيط.
وظيفة التجاوز
أوقف التشغيل، ثم قم بتبديل المستشعر بسرعة تشغيل/إيقاف 3 مرات (تشغيل-إيقاف-تشغيل-إيقاف-تشغيل) في غضون ثانيتين لتجاوز وظيفة المستشعر. ستومض الأضواء 3 مرات ثم يتم تشغيلها طوال الوقت. أوقف التشغيل وقم بتشغيله مرة أخرى لاستعادة وظيفة المستشعر.
التهيئة
بعد التشغيل، يقوم المستشعر تلقائيًا بتشغيل الضوء بـ 100% من السطوع. بعد 10 ثوانٍ، يتم إيقاف تشغيل الضوء. أثناء التهيئة، لا يمكن للمستشعر اكتشاف الحركة.
إعدادات المصنع
منطقة الكشف: 100%، وقت الانتظار: 5 ثوانٍ، مستشعر ضوء النهار: تعطيل
إشعار التطبيق
- يجب تثبيت المستشعر بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التثبيت أو الأسلاك أو تغيير إعدادات مفتاح DIP.
- ستؤدي المستشعرات المثبتة في عاكسات الضوء البلاستيكية والزجاجية إلى تقليل الحساسية. مقابل كل زيادة بمقدار 3 مم في السُمك، تنخفض الحساسية بنسبة 20%.
- يتم قياس عتبة حساسية الضوء في البيئات المشمسة بدون ظلال أو انعكاس منتشر للضوء المحيط. تختلف مستويات اللكس المحيطة حسب البيئة والطقس والمناخ والوقت من اليوم والموسم.
- قد تحتاج معلمات المستشعر إلى إعادة التكوين في بيئات التثبيت المختلفة.
- هذا المستشعر للاستخدام الداخلي فقط. يؤثر الاستخدام الخارجي على مقاومة الماء. قد تتسبب الرياح والأمطار والأشياء المتحركة في حدوث تشغيل خاطئ.
- يجب أن تكون المسافة بين أي مستشعرات حثية أكبر من 3 أمتار.
- لا تضع المستشعر بالقرب من الأشياء عالية الكثافة مثل المعدن أو الزجاج أو الجدران الخرسانية لتجنب التشغيل الخاطئ. عند التثبيت في مصابيح معدنية أو أسطح عاكسة أو بيئات مغلقة، قد يتسبب انعكاس الموجات الدقيقة في حدوث تشغيل خاطئ - قم بتقليل الحساسية أو اتصل بالشركة المصنعة للحصول على الدعم.
- تأكد من عدم وجود إشارات متحركة حول المستشعر (المراوح، محركات التيار المستمر، أنابيب الصرف الصحي، منافذ الهواء) لمنع المشغلات الخاطئة.
- اختبر 5 عينات قبل التطبيق الجماعي في مشاريع الإضاءة الجديدة.
- مواصفات المنتج عرضة للتغيير دون إشعار بسبب التحسين المستمر.
- عندما يتم بناء المستشعر أسفل اللوحة المعدنية، تأكد من أن سطح المستشعر قريب بسلاسة من اللوحة المعدنية دون مساحة.
