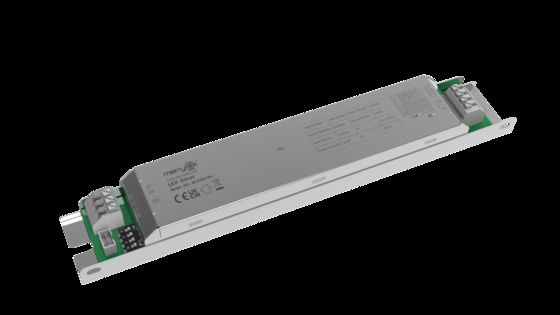

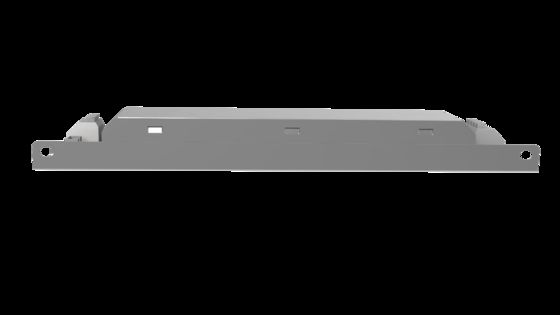

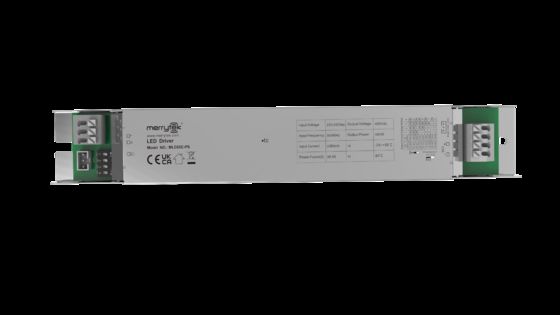

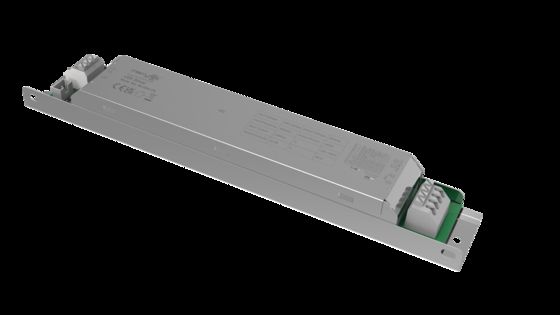

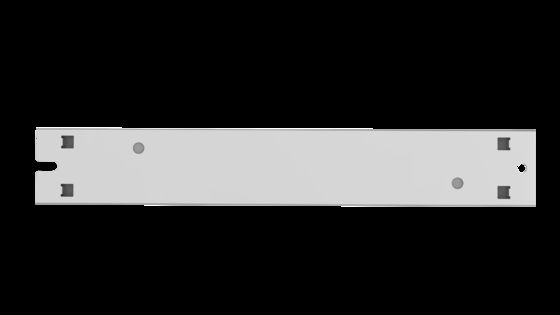

65W مستشعر معزول DIM قاد السائق، مع محطة PWM الضبابية، 1200-1600mA حاليا MLC65C-PS

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
مكان المنشأ شنتشن ، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE、UKCA、SAA
رقم الموديل MLC65C-PS
الحد الأدنى لكمية 100pcs
الأسعار قابل للتفاوض
تفاصيل التغليف لوح تغليف كيس PE، كرتون (K=A)
وقت التسليم 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است
شروط الدفع ر/ر
القدرة على العرض 10000 pcs/month
تفاصيل المنتج
غضب التوتر 220-240 فولت من التيار المتردد 50 هرتز / 60 هرتز الطاقة الاحتياطية .50.5 وات (مزود برأس منقسم للاستشعار Merrytek 5.8 جيجا هرتز)
عامل الطاقة ≥0.95 (الحمل الأقصى 230 فولت) نموذج العمل التيار المستمر
رمش ≥5% تصنيف IP IP20
حياة ضمان 5 سنوات @ Ta 230V حمولة كاملة
إبراز

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
اترك رسالة
منتوج وصف
65 واط مشغل LED معزول بمستشعر، مع طرف تعتيم PWM، تيار 1200-1600 مللي أمبير
ميزات المنتج
  • إطار دائرة معزول من مرحلتين، تعتيم كامل وخالٍ من الوميض
  • دعم مفاتيح DIP لضبط تروس التيار
  • دعم مصدر طاقة مساعد 12 فولت، مع رأس استشعار مقسم يمكن أن يحقق وظيفة استشعار متكاملة
  • تجهيز بمنفذ تحكم تعتيم PWM
  • مناسب لمختلف المستشعرات الميكروويف أو الوحدات الذكية اللاسلكية
المعلمات
سلسلة المنتج MLC60C-PS
الجهد المقنن 220-240 فولت تيار متردد 50 هرتز/60 هرتز
طاقة الاستعداد ≤0.5 واط (مجهز برأس استشعار Merrytek 5.8 جيجاهرتز مقسم)
الاندفاع 1 كيلو فولت (L/N، EN61000-4-5)
عامل القدرة ≥0.95 (230 فولت أقصى حمل)
تيار الإدخال ≤0.23 أمبير @230 فولت تيار متردد حمل كامل
تيار الاندفاع <20 أمبير (100 ميكرو ثانية نصف تيار) @230 فولت تيار متردد
كفاءة العمل ≥86% (230 فولت أقصى حمل)
الإخراج
وضع العمل CC
نوع الحمل LED
وميض ≤5%
دقة التيار الثابت دقة التيار الثابت ±5%
معلمات المشغل المساعد 12 فولت تيار مستمر: 100 مللي أمبير كحد أقصى
جهد الخرج بدون حمل 60 فولت تيار مستمر كحد أقصى
طاقة الحمل الكامل 65 واط كحد أقصى
تيار الحمل 1200 مللي أمبير / 1250 مللي أمبير / 1300 مللي أمبير 1350 مللي أمبير / 1400 مللي أمبير / 1450 مللي أمبير 1500 مللي أمبير / 1550 مللي أمبير / 1600 مللي أمبير
نطاق جهد خرج الحمل 1200 مللي أمبير / 15-42 فولت تيار مستمر 1250 مللي أمبير / 15-42 فولت تيار مستمر 1300 مللي أمبير / 15-42 فولت تيار مستمر 1350 مللي أمبير / 15-42 فولت تيار مستمر 1400 مللي أمبير / 15-42 فولت تيار مستمر 1450 مللي أمبير / 15-42 فولت تيار مستمر 1500 مللي أمبير / 15-42 فولت تيار مستمر 1550 مللي أمبير / 15-42 فولت تيار مستمر 1600 مللي أمبير / 15-40 فولت تيار مستمر
متطلبات حماية الأعطال
وضع الحماية حماية الجهد الزائد للإدخال | حماية عدم وجود حمل للإدخال | حماية الدائرة القصيرة للإدخال
المتطلبات البيئية
درجة حرارة التشغيل مدمج: -25...+50 درجة مئوية
درجة حرارة الغلاف القصوى (Tc) 85 درجة مئوية
درجة حرارة/رطوبة التخزين -40 درجة مئوية...+80 درجة مئوية الرطوبة: ≤85% (بدون تكثيف)
معايير الشهادة
شهادة CE, UKCA, SAA
المتطلبات البيئية RoHS2.0، متطلبات Reach
معايير السلامة (LVD) EN61347-1، EN61347-2-13
معايير EMC EN55015، EN61547، EN61000-3-2، EN61000-3-3
جهد التحمل من الأولي إلى الثانوي: 3.75 كيلو فولت تيار متردد من الأولي إلى الأرض: 1.5 كيلو فولت تيار متردد
تصنيف IP IP20
فئة المنتج الفئة الأولى
أخرى
طريقة التوصيل طرف ضغط، قطر السلك: 0.5-1.0 مم²
التركيب مدمج
العبوة حقيبة PE مع فاصل، كرتون (K=A)
الوزن الصافي 225±5 جرام
العمر الافتراضي ضمان 5 سنوات @Ta 230 فولت حمل كامل
تجميع الرأس المقسم
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
معلومات المنتج

الأسلاك والوظيفة

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

الأبعاد (الوحدة: مم)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
منحنى المعلمات
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
منحنى العمر الافتراضي
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
ضبط تيار الخرج
تيار الخرج نطاق الجهد S1 S2 S3 S4
1200 مللي أمبير 15-42 فولت - - - -
1250 مللي أمبير 15-42 فولت - - - تشغيل
1300 مللي أمبير 15-42 فولت - - تشغيل -
1350 مللي أمبير 15-42 فولت - - تشغيل تشغيل
1400 مللي أمبير 15-42 فولت - تشغيل تشغيل -
1450 مللي أمبير 15-42 فولت - تشغيل تشغيل تشغيل
1500 مللي أمبير 15-42 فولت تشغيل - تشغيل تشغيل
1550 مللي أمبير 15-42 فولت تشغيل تشغيل تشغيل -
1600 مللي أمبير 15-40 فولت تشغيل تشغيل تشغيل تشغيل
التهيئة

عند التشغيل، يكون ثابتًا. عند تكوين المستشعر، يتغير وفقًا لحالة المستشعر.

الإعداد الافتراضي

اضبط تروس التيار المقابلة وفقًا للطلب أو طلب العميل.

إشعار التطبيق
  • يرجى استخدام هذا المنتج وفقًا للمواصفات. قد يحدث فشل إذا تم استخدام المنتج خارج ظروف الاستخدام.
  • يجب تركيب المنتج بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التركيب، أو التوصيل، أو تغيير إعدادات مفاتيح DIP.
  • يجب توصيل سلسلة LED الحمل أولاً، ثم تشغيل طاقة الإدخال، وإلا فقد يتلف سلسلة LED.
  • بعد إيقاف تشغيل مدخل مشغل LED، سيكون هناك جهد متبقي عند طرف الخرج، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.
