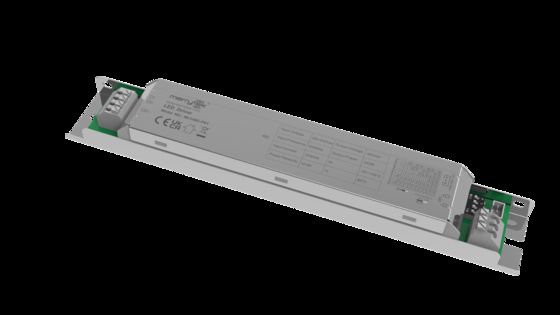

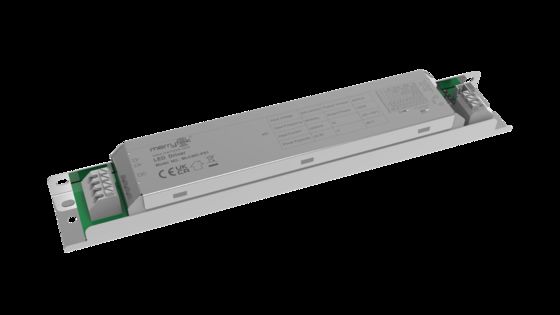

45W الحساس المعزول DIM LED Driver ، مع PWM Dimming Terminal ، 600-1050mA حاليًا MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
مكان المنشأ شنتشن ، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE、UKCA、SAA
رقم الموديل MLC40C-PS1
الحد الأدنى لكمية 100pcs
الأسعار قابل للتفاوض
تفاصيل التغليف لوح تغليف كيس PE، كرتون (K=A)
وقت التسليم 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است
شروط الدفع ر/ر
القدرة على العرض 10000 pcs/month
تفاصيل المنتج
غضب التوتر 220-240 فولت من التيار المتردد 50 هرتز / 60 هرتز الطاقة الاحتياطية .50.5 وات (مزود برأس منقسم للاستشعار Merrytek 5.8 جيجا هرتز)
عامل الطاقة ≥0.95 (الحمل الأقصى 230 فولت) نموذج العمل التيار المستمر
رمش ≥5% تصنيف IP IP20
حياة ضمان 5 سنوات @ Ta 230V حمولة كاملة
إبراز

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
اترك رسالة
منتوج وصف
45 واط مستشعر معزول DIM مدفوعة السائق، مع محطة PWM الضبابية، 600-1050mA التيار
خصائص المنتج
  • إطار دائرة معزول من مرحلتين، خفيفة التوهج بالكامل وخالية من الوميض
  • دعم مفاتيح DIP لتحديد معدات التروس الحالية
  • دعم 12 فولت إمدادات الطاقة المساعدة، مع الاستشعار رأس منقسمة يمكن تحقيق وظيفة الاستشعار المتكاملة
  • تجهيز مع منفذ التحكم PWM الضبابية
  • مناسبة لأجهزة استشعار الميكروويف المختلفة أو وحدات ذكية لاسلكية
المعلمات التقنية
سلسلة المنتجات MLC40C-PS1
الجهد الاسمي 220-240 فولت AC 50Hz/60Hz
طاقة الاستعداد ≤0.5W ((تجهيز مع Merrytek 5.8Ghz الكشف عن رأس الانقسام)
الموجة 1KV ((L/N،EN61000-4-5)
عامل القوة ≥0.95 (حمل أقصى 230 فولت)
التيار المدخل ≤0.23A @230VAC الحمل الكامل
التيار الداخلي < 20A ((100us نصف التيار) @ 230V AC
كفاءة العمل ≥ 86٪ (حمل أقصى 230 فولت)
الناتج
نموذج العمل سي سي
نوع الحمولة مصباح LED
(فليك) ≤ 5%
دقة التيار الثابت دقة التيار الثابت ± 5٪
معايير السائق المساعد التيار 12VDC: 100mA Max
الجهد الخارجي بدون حمولة 60VDC ماكس
طاقة الحمل الكامل 40 واط كحد أقصى
تيار الحمل 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA
نطاق الجهد الخارجي للحمل 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / 9-42VDC 1000mA / 9-40VDC
متطلبات حماية الشذوذ
وضع الحماية حماية الإفراط في الجهد المدخلة حماية عدم الحمل المدخلة حماية الدائرة القصيرة
المتطلبات البيئية
درجة حرارة العمل مدمج: -25...+50°C
درجة حرارة الغلاف القصوى ((Tc) 85 درجة مئوية
درجة حرارة التخزين / الرطوبة -40 درجة مئوية... +80 درجة مئوية الرطوبة: ≤85% (غير مكثفة)
معايير الشهادات
شهادة CE,UKCA,SAA
المتطلبات البيئية RoHS2.0متطلبات المدى
معايير السلامة ((LVD) EN61347-1، EN61347-2-13
معايير EMC EN55015، EN61547، EN61000-3-2، EN61000-3-3
مقاومة الجهد الرئيسي إلى الثانوي: 3.75KVAC الرئيسي إلى الأرض:1.5KVAC
تصنيف الملكية الفكرية IP20
فئة المنتجات الفئة 1
غيرها
طريقة الأسلاك محطة الصحافة، قطر الأسلاك:0.5-1.0 ملم2
التثبيت مدمجة
الحزمة كيس PE من الألواح، كرتون ((K=A)
الوزن الصافي 174 ± 5 غرام
طول الحياة 5 سنوات من الضمان @Ta 230V كامل الحمل
تقسيم الرأس
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
معلومات عن المنتج
الأسلاك والوظيفة
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
الأبعاد (وحدة: مليمتر)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
منحنى المعلمات
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
منحنى وقت الحياة
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
إعداد تيار الخروج
تيار الخروج نطاق الجهد S1 S2 S3 S4
600mA 9-42 فولت - - - -
650mA 9-42 فولت - - - على
700mA 9-42 فولت - - على -
750mA 9-42 فولت - - على على
800mA 9-42 فولت - على - على
850mA 9-42 فولت - على على -
900mA 9-42 فولت - على على على
950mA 9-42 فولت على على - على
1000mA 9-40 فولت على على على -
1050mA 9-38 فولت على على على على
البدء

عندما يتم تشغيله، فإنه ثابت. عندما يتم تكوين المستشعر، فإنه يتغير وفقا لحالة المستشعر.

الإعداد الافتراضي

تعديل معدات التشغيل الحالية المقابلة وفقًا لطلب العميل أو الطلب.

إشعار الطلب
  • يرجى استخدام هذا المنتج وفقاً للمواصفات. قد يحدث فشل إذا تم استخدام المنتج بعد ظروف الاستخدام.
  • يجب أن يتم تثبيت المنتج من قبل كهربائي محترف. يرجى إيقاف التيار الكهربائي قبل تثبيت، الأسلاك، تغيير إعدادات مفاتيح DIP.
  • يجب توصيل سلسلة LED الحمل أولاً ، ثم تشغيل طاقة المدخل ، وإلا فقد يتلف سلسلة LED.
  • بعد إيقاف تشغيل مدخل محرك LED ، سيكون هناك توتر متبقي في نهاية الإخراج ، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.
