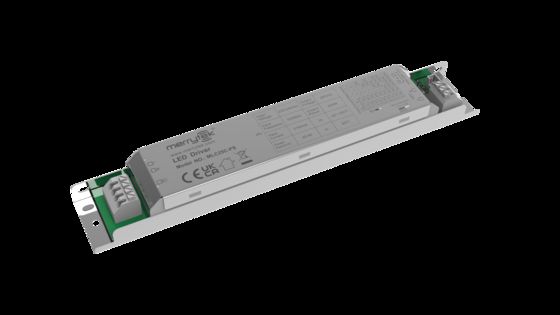

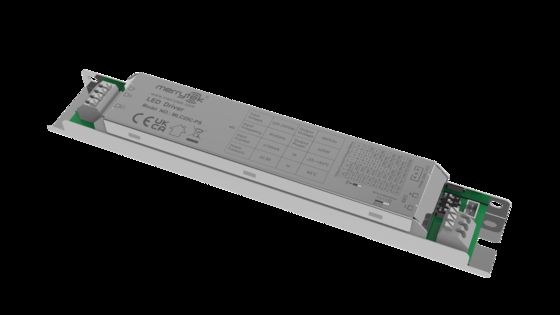

25 واط مشغل LED معزول للمستشعر، مع طرف تعتيم PWM، تيار 300-700 مللي أمبير MLC25C-PS
| مكان المنشأ | شنتشن ، الصين |
|---|---|
| اسم العلامة التجارية | Merrytek |
| إصدار الشهادات | CE、UKCA、SAA |
| رقم الموديل | MLC25C-PS |
| الحد الأدنى لكمية | 100pcs |
| الأسعار | قابل للتفاوض |
| تفاصيل التغليف | لوح تغليف كيس PE، كرتون (K=A) |
| وقت التسليم | 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است |
| شروط الدفع | ر/ر |
| القدرة على العرض | 10000 pcs/month |
تفاصيل المنتج
| غضب التوتر | 220-240 فولت من التيار المتردد 50 هرتز / 60 هرتز | الطاقة الاحتياطية | .50.5 وات (مزود برأس منقسم للاستشعار Merrytek 5.8 جيجا هرتز) |
|---|---|---|---|
| عامل الطاقة | ≥0.95 (الحمل الأقصى 230 فولت) | نموذج العمل | التيار المستمر |
| رمش | ≥5% | تصنيف IP | IP20 |
| حياة | ضمان 5 سنوات @ Ta 230V حمولة كاملة | ||
| إبراز | 25W isolated LED driver,PWM dimming sensor driver,300-700mA LED driver |
||
منتوج وصف
25 واط مشغل LED مستشعر معزول، مع طرف تعتيم PWM، تيار 300-700 مللي أمبير
ميزات المنتج
- إطار دائرة معزول من مرحلتين، تعتيم كامل وخالٍ من الوميض.
- دعم مفاتيح DIP لضبط تروس التيار.
- دعم مصدر طاقة مساعد 12 فولت، مع رأس استشعار مقسم يمكن أن يحقق وظيفة استشعار متكاملة.
- تجهيز بمنفذ تحكم تعتيم PWM.
- مناسب لمختلف أجهزة استشعار الميكروويف أو وحدات ذكية لاسلكية.
المعلمات
| سلسلة المنتج | MLC25C-PS |
|---|---|
| الجهد المقنن | 220-240 فولت تيار متردد 50 هرتز/60 هرتز |
| طاقة الاستعداد | ≤0.5 واط (مجهز برأس استشعار Merrytek 5.8 جيجاهرتز) |
| الاندفاع | 1 كيلو فولت (L/N,EN61000-4-5) |
| عامل القدرة | ≥0.95 (230 فولت أقصى حمل) |
| تيار الإدخال | ≤0.13 أمبير @230 فولت تيار متردد حمل كامل |
| تيار الاندفاع | <15 أمبير (نصف تيار 100 ميكرو ثانية) @230 فولت تيار متردد |
| كفاءة العمل | ≥84% (230 فولت أقصى حمل) |
| الإخراج | |
| نموذج العمل | CC |
| نوع الحمل | LED |
| وميض | ≤5% |
| دقة التيار الثابت | دقة التيار الثابت ±5% |
| معلمات المشغل المساعد | 12 فولت تيار مستمر: 100 مللي أمبير كحد أقصى |
| جهد الخرج بدون حمل | 60 فولت تيار مستمر كحد أقصى |
| طاقة الحمل الكامل | 25 واط كحد أقصى |
| تيار الحمل | 300 مللي أمبير / 350 مللي أمبير / 400 مللي أمبير / 450 مللي أمبير 500 مللي أمبير / 550 مللي أمبير / 600 مللي أمبير / 650 مللي أمبير 700 مللي أمبير |
| نطاق جهد خرج الحمل | 300 مللي أمبير / 9-42 فولت تيار مستمر 350 مللي أمبير / 9-42 فولت تيار مستمر 400 مللي أمبير / 9-42 فولت تيار مستمر 450 مللي أمبير / 9-42 فولت تيار مستمر 500 مللي أمبير / 9-42 فولت تيار مستمر 550 مللي أمبير / 9-42 فولت تيار مستمر 600 مللي أمبير / 9-42 فولت تيار مستمر 650 مللي أمبير / 9-38 فولت تيار مستمر 700 مللي أمبير / 9-36 فولت تيار مستمر |
| متطلبات حماية الشذوذ | |
| وضع الحماية | حماية الجهد الزائد للإدخال | حماية عدم وجود حمل للإدخال | حماية الدائرة القصيرة للإدخال |
| المتطلبات البيئية | |
| درجة حرارة التشغيل | مدمج: -25…+50 درجة مئوية |
| درجة حرارة الغلاف القصوى (Tc) | 85 درجة مئوية |
| درجة حرارة/رطوبة التخزين | -40 درجة مئوية…+80 درجة مئوية الرطوبة: ≤85% (بدون تكثيف) |
| معايير الشهادة | |
| الشهادة | CE,UKCA,SAA |
| المتطلبات البيئية | RoHS2.0, متطلبات Reach |
| معايير السلامة (LVD) | EN61347-1, EN61347-2-13 |
| معايير EMC | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| جهد التحمل | من الأولي إلى الثانوي: 3.75 كيلو فولت تيار متردد من الأولي إلى الأرض: 1.5 كيلو فولت تيار متردد |
| تصنيف IP | IP20 |
| فئة المنتج | الفئة الأولى |
| أخرى | |
| طريقة التوصيل | طرف ضغط، قطر السلك: 0.5-1.0 مم² |
| التركيب | مدمج |
| الحزمة | حقيبة PE فاصلة، كرتون (K=A) |
| الوزن الصافي | 144.5±5 جرام |
| العمر الافتراضي | ضمان 5 سنوات @Ta 230 فولت حمل كامل |
تجميع الرأس المقسم
| MC002D 6 | MC087D 1 | MC087D RC | MC131D A&B |
| MC137D A&B | MSA207D | MC068D RC | MC116D RC |
| MC116D B1 |
معلومات المنتج
الأسلاك والوظيفة
الأبعاد (الوحدة: مم)
منحنى المعلمات
منحنى العمر الافتراضي
ضبط تيار الخرج
| تيار الخرج | نطاق الجهد | S1 | S2 | S3 | S4 |
|---|---|---|---|---|---|
| 300 مللي أمبير | 9-42 فولت | - | - | - | - |
| 350 مللي أمبير | 9-42 فولت | - | - | - | ON |
| 400 مللي أمبير | 9-42 فولت | - | - | ON | - |
| 450 مللي أمبير | 9-42 فولت | - | - | ON | ON |
| 500 مللي أمبير | 9-42 فولت | - | ON | ON | - |
| 550 مللي أمبير | 9-42 فولت | - | ON | ON | ON |
| 600 مللي أمبير | 9-42 فولت | ON | - | ON | ON |
| 650 مللي أمبير | 9-38 فولت | ON | ON | ON | - |
| 700 مللي أمبير | 9-36 فولت | ON | ON | ON | ON |
التهيئة
عند التشغيل، يكون ثابتًا. عند تكوين المستشعر، يتغير وفقًا لحالة المستشعر.
الإعداد الافتراضي
اضبط ترس التيار المقابل وفقًا للطلب أو طلب العميل.
إشعار التطبيق
- يرجى استخدام هذا المنتج وفقًا للمواصفات. قد يحدث فشل إذا تم استخدام المنتج خارج ظروف الاستخدام.
- يجب تركيب المنتج بواسطة كهربائي محترف. يرجى إيقاف تشغيل الطاقة قبل التركيب، أو التوصيل، أو تغيير إعداد مفاتيح DIP.
- يجب توصيل سلسلة LED الحمل أولاً، ثم تشغيل طاقة الإدخال، وإلا فقد يتلف سلسلة LED.
- بعد إيقاف تشغيل مدخل مشغل LED، سيكون هناك جهد متبقي عند طرف الخرج، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.
