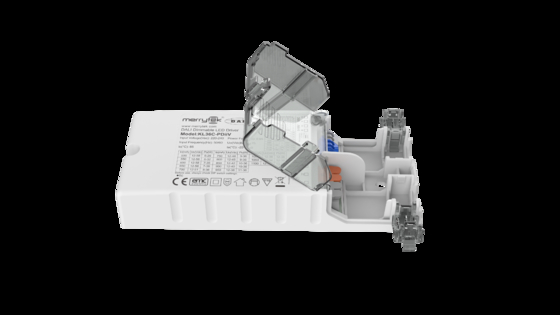

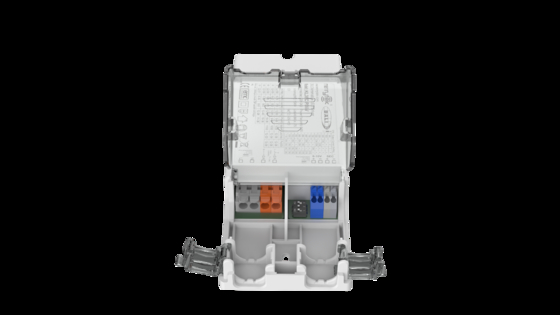

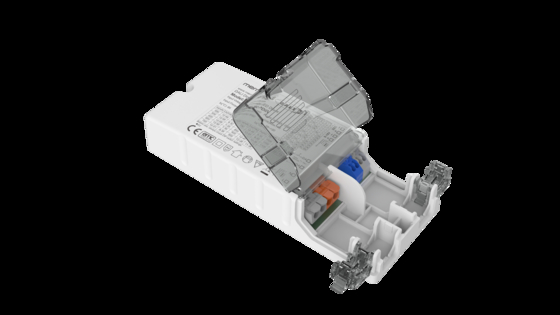

سلسلة سهلة الاستخدام 36W ثابتة التيار القابل للتخفيض LED Driver 500mA إلى 1100mA اختياري مع DALI2 التخفيض و 5 سنوات فترة الضمان

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
مكان المنشأ الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE
رقم الموديل KL36C-PDIIV
الحد الأدنى لكمية 100
الأسعار قابل للتفاوض
تفاصيل التغليف صندوق أبيض + كرتون، 50 قطعة/CTN
وقت التسليم 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است
شروط الدفع t/t أو paypal
القدرة على العرض 10000 قطعة شهرياً

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
جهد المدخلات المقدرة 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز نطاق جهد إدخال التيار المستمر 200-240 فولت تيار مستمر
وضع التشغيل تيار مستمر طريقة التحكم Dali DT6 و PushDim و 1 10 فولت سائق LED
عامل القوة ≥0.95 كفاءة 88٪
حاضِر 500-1100MA البعد 154x63x28mm
تصنيف IP IP20 ضمان 5 سنوات
إبراز

محرك LED قابل للتضييق 36W,محرك LED DALI2 الضبابي,500mA-1100mA محرك التيار الثابت

,

DALI2 dimming LED driver

,

500mA-1100mA constant current driver
اترك رسالة
منتوج وصف

سلسلة سهلة الاستخدام 36 واط محرك LED تيار مستمر قابل للتعتيم 500mA إلى 1100mA اختياري مع تعتيم DALI2 وفترة ضمان 5 سنوات



1. الوصف

-خالٍ من الوميض لكامل نطاق التعتيم

-طاقة الاستعداد أقل من 0.5 واط

-التعتيم الأساسي باستخدام زر ضغط

-التعتيم الثانوي مع باهت 1-10 فولت

-واجهة DALI مدمجة DT6

-الحماية: ماس كهربائي / ارتفاع درجة الحرارة / زيادة الجهد

ONتعويض CLO

-تقليل التيار لدرجة الحرارة المحيطة المرتفعة

-pushDIM مع وظيفة الذاكرة

-ضمان لمدة 5 سنوات



2. المعلمات

الإدخال جهد التشغيل 198-264Vac 50Hz/60Hz
جهد الإدخال المقنن 220-240Vac 50Hz/60Hz
نطاق جهد الإدخال DC 200-240Vdc
تيار الإدخال 0.19A كحد أقصى.
تيار الاندفاع الداخل <15A (عرض نبضة نصف التيار 100µs) @230Vac
معامل القدرة (@230V100% حمل) ≥ 0.95
التشوه التوافقي الكلي نموذجي: 15% (@230Vac, 100% حمل)
طاقة الاستعداد ≤0.5W (@230Vac عند إيقاف تشغيل DALI)
الكفاءة (@230Vac, 100% حمل) 88% كحد أقصى.
طريقة الأسلاك مقطع عرضي للسلك: 0.75-2.5 مم4

قاطع الدائرة الأوتوماتيكي

(احسب التيار في السلك)

 النوع B10 B13 B16 B20 B25 /
رقم 20 25 35 - ON /
النوع C10 C13 C16 C20 C25 C32
رقم 35 50 ON 75 95 120
الإخراج وضع التشغيل التيار المستمر
نوع الحمل LED
متطلبات التموج (الوميض أو الخالي من الوميض) قيمة الوميض: أقل من 5% لكامل نطاق التعتيم
وقت البدء <1s (@230Vac); <0.5s (@200Vdc)
جهد الخرج بدون حمل 75V DC كحد أقصى.
نطاق جهد الخرج للحمل 9-58V DC
طاقة الخرج بالحمل الكامل 36 واط كحد أقصى.
تيار الخرج للحمل 500-1100mA للتفاصيل
دقة التيار/الجهد المستمر دقة التيار المستمر ±5%
طريقة الأسلاك مقطع عرضي للسلك: 0.75-1.5 مم4
طريقة التحكم التعتيم الأساسي PUSH التعتيم الأساسي PUSH (الحد الأقصى لطول سلك التوصيل: 20 مترًا)
تعتيم DALI تعتيم DALI (الحد الأقصى لطول السلك: 300 متر)
1-10V(0-10V)تعتيم تعتيم 0-10 فولت (تيار المنفذ＜1mA) لا توجد وظيفة إيقاف
(الحد الأقصى لطول السلك: 20 مترًا)
نطاق التعتيم 0%-100%
استثناء الحمايةمتطلباتحماية درجة الحرارة الزائدة للإخراج الحماية نعم، بدون وظيفة استعادة ذاتية (يمكن الاستفسار عنها)
حماية ماس كهربائي للإخراج		 البيئة
التشغيل البيئة

درجة حرارة التشغيل/الرطوبة

-25 درجة مئوية ~ 50 درجة مئوية الرطوبة: 85% (غير متكثف)

 درجة حرارة التخزين/الرطوبة -40 درجة مئوية ~ 80 درجة مئوية، الرطوبة: 85% (غير متكثف)
الحد الأقصى لدرجة حرارة العلبة (Tc) 85 درجة مئوية
السلامة & EMC

معيار EMC

EN55015 EN61547 EN61000-3-2 EN61000-3-3

 معيار بروتوكول DALI IEC62386-101 / 102 / 207 DT6 251 252 253
معيار السلامة EN61347-1 EN61347-2-13
الشهادة CE, ENEC, UKCA
جهد التحمل 3750Vac, 5mA, 60s (الإدخال “L N”- الإخراج “SEC”)
أخرى درجات الحماية
IP20 نوع الحماية الفئة الثانية
نوع التثبيت تركيب مستقل
الأبعاد 154*63*28 مم
وظيفة ذاكرة انقطاع التيار الكهربائي نعم، ذاكرة انقطاع التيار الكهربائي PUSH
مزامنة تعتيم PUSH متوازي: 15 وحدة كحد أقصى.
سلسلة: 25 وحدة كحد أقصى.

متطلبات التعبئة والتغليف

كيس PE + صندوق أبيض + دليل + قسم + صندوق خارجي (K=A)
الوزن 173±5 جرام
الحياة 5 سنوات @Ta حمل كامل
ملاحظة: يتم اختبار جميع المعلمات عند جهد الإدخال 230VAC وبيئة 25 درجة مئوية ما لم يحدد خلاف ذلك. 3
. الأبعاد (الوحدة: مم)



500الشكل أ

سلسلة سهلة الاستخدام 36W ثابتة التيار القابل للتخفيض LED Driver 500mA إلى 1100mA اختياري مع DALI2 التخفيض و 5 سنوات فترة الضمان 0سلسلة سهلة الاستخدام 36W ثابتة التيار القابل للتخفيض LED Driver 500mA إلى 1100mA اختياري مع DALI2 التخفيض و 5 سنوات فترة الضمان 1

DALI

سلسلة سهلة الاستخدام 36W ثابتة التيار القابل للتخفيض LED Driver 500mA إلى 1100mA اختياري مع DALI2 التخفيض و 5 سنوات فترة الضمان 2

Dimmingالشكل.6. منحنى التعتيم

سلسلة سهلة الاستخدام 36W ثابتة التيار القابل للتخفيض LED Driver 500mA إلى 1100mA اختياري مع DALI2 التخفيض و 5 سنوات فترة الضمان 3سلسلة سهلة الاستخدام 36W ثابتة التيار القابل للتخفيض LED Driver 500mA إلى 1100mA اختياري مع DALI2 التخفيض و 5 سنوات فترة الضمان 4

1-10V Dimmingالشكل.6. منحنى التعتيم

سلسلة سهلة الاستخدام 36W ثابتة التيار القابل للتخفيض LED Driver 500mA إلى 1100mA اختياري مع DALI2 التخفيض و 5 سنوات فترة الضمان 5

1-10V Dimming5. تقليل التصنيف6. منحنى التعتيم





7.

سلسلة سهلة الاستخدام 36W ثابتة التيار القابل للتخفيض LED Driver 500mA إلى 1100mA اختياري مع DALI2 التخفيض و 5 سنوات فترة الضمان 6

إعداد تروس التيار

سلسلة سهلة الاستخدام 36W ثابتة التيار القابل للتخفيض LED Driver 500mA إلى 1100mA اختياري مع DALI2 التخفيض و 5 سنوات فترة الضمان 7

التيار (mA)DIP

Pomax(W) Uout(V) 1 2
3 4 500 -
- ON ON ON ON 58 8. تشغيل/إيقاف & وصف عملية التعتيم -
ON ON 9～ ON ON 58 8. تشغيل/إيقاف & وصف عملية التعتيم -
- ON ON 9～ ON 58 8. تشغيل/إيقاف & وصف عملية التعتيم -
ON ON 9～ 9～ ON 55 8. تشغيل/إيقاف & وصف عملية التعتيم ON
ON 9～ 9～ 9～ ON 34 8. تشغيل/إيقاف & وصف عملية التعتيم -
- ON ON ON 9～ 36 8. تشغيل/إيقاف & وصف عملية التعتيم ON
- 9～ ON ON 9～ 36 8. تشغيل/إيقاف & وصف عملية التعتيم -
ON ON 9～ ON 9～ 34 8. تشغيل/إيقاف & وصف عملية التعتيم ON
ON 9～ 9～ ON 9～ 36 8. تشغيل/إيقاف & وصف عملية التعتيم -
- ON ON 9～ 9～ 38 8. تشغيل/إيقاف & وصف عملية التعتيم ON
- 9～ ON 9～ 9～ 36 8. تشغيل/إيقاف & وصف عملية التعتيم -
ON ON 9～ 9～ 9～ 34 8. تشغيل/إيقاف & وصف عملية التعتيم ON
ON 9～ 9～ 9～ 9～ 33 8. تشغيل/إيقاف & وصف عملية التعتيم أ. اضغط لفترة قصيرة على مفتاح PUSH (وقت الضغط القصير 0.1 ثانية -1 ثانية)، سيتم تشغيل أو إيقاف تشغيل محرك LED.



ب. التعتيم: اضغط مع الاستمرار على مفتاح PUSH (1 ثانية -8 ثوانٍ)، يمكن لمحرك LED تحقيق التعتيم أو الإشراق أو التعتيم، نطاق التعتيم هو 1-100%.

ج. الذاكرة: يحتوي تعتيم PUSH على وظيفة ذاكرة التعتيم.

د. مزامنة التعتيم: يمكن مزامنة الطاقة المتصلة بنفس مفتاح PUSH عن طريق الضغط مع الاستمرار على مفتاح PUSH لأكثر من 15 ثانية

هـ. وضع تعتيم DALI: قم بتوصيل مصدر الطاقة بنظام DALI، ويمكن تعتيمه بواسطة مضيف DALI. نطاق التعتيم هو 0-100%.

9

. الأمور التي تحتاج إلى



الاهتمام1) يجب توصيل سلسلة LED بالحمل قبل تشغيل طاقة الإدخال، وإلا فقد تتضرر سلسلة LED.2) بعد إيقاف تشغيل إدخال محرك LED، سيكون هناك جهد متبقي عند الإخراج، والذي يمكن الحفاظ عليه لمدة 3 دقائق تقريبًا.
