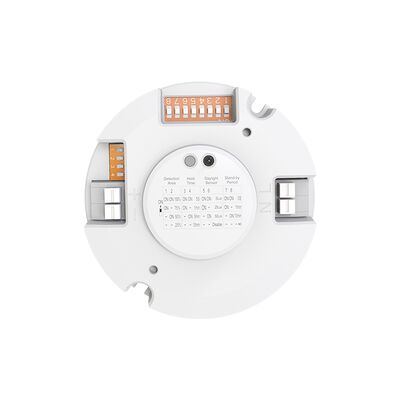

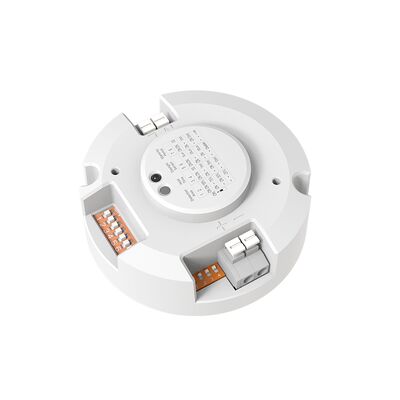

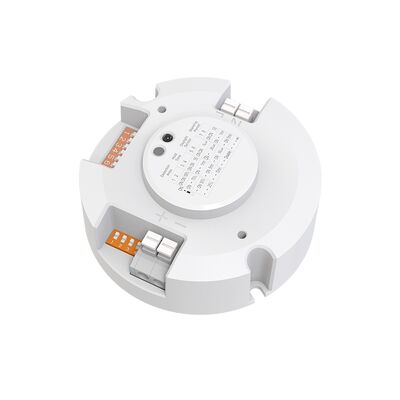

محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار

  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
مكان المنشأ شنتشن، الصين
اسم العلامة التجارية Merrytek
إصدار الشهادات CE, RED
رقم الموديل MLC16C-DP4
الحد الأدنى لكمية 100 قطعة
الأسعار قابل للتفاوض
تفاصيل التغليف لوح تغليف كيس PE، كرتون (K=A)
وقت التسليم 1 ، عينة وطلب صغير: في غضون 5 أيام عمل بعد تلقي الدفع الخاص بك. 2 ، الجزء الأكبر: 3-4 أسابيع بعد است
شروط الدفع تي/تي
القدرة على العرض 10000 pcs/month

اتصل بي للحصول على عينات مجانية وكوبونات

واتس اب:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
نطاق الجهد 220-240 فولت تيار متردد، 50 هرتز / 60 هرتز تيار inrush ≥15A (100us نصف تيار) عند 230 فولت تيار متردد
عامل الطاقة ≥0.90،230VAC/الحمل الأقصى طاقة الاستعداد .50.5 واط
قوة الحمل الكاملة 16 واط كحد أقصى إصدار الشهادات CE RED
إبراز

16W مستشعر مدفوعة LED DIM,محرك LED مع أولوية ضوء النهار,محرك تعتيم مستشعر 300-900 مللي أمبير

,

LED driver with daylight priority

,

300-900mA sensor dimming driver
اترك رسالة
منتوج وصف
16W الاستشعار DIM LED سائق مع 300-900mA الناتج الحالي وظيفة الأولوية ضوء النهار
ميزات المنتج
  • يتوافق مع معيار ERP مع استهلاك الطاقة الصغيرة
  • نطاق ISM بتردد 5.8 جيجا هرتز، يمكن أن يكون معتمدًا باللون الأحمر
  • تصميم معزول وخالي من الوميض مع برنامج تشغيل ومستشعر مدمج
  • وظيفة الممر ووظيفة أولوية الضوء لمختلف التطبيقات
  • حجم صغير لسهولة التركيب داخل تركيبات الإضاءة
  • جميع المعلمات قابلة للتعديل عبر مفتاح DIP
المواصفات الفنية
معلمات الإدخال
نطاق الجهد 220-240 فولت تيار متردد، 50 هرتز/60 هرتز
المدخلات الحالية .110.11 أمبير عند 230 فولت تيار متردد
تيار التدفق ≥15A (100us نصف تيار) عند 230 فولت تيار متردد
ثد ≥20%، 230 فولت تيار متردد/الحمل الأقصى
عامل الطاقة ≥0.90، 230VAC/الحمل الأقصى
الطاقة الاحتياطية .50.5 واط
كفاءة العمل ≥82%، @ 230 فولت تيار متردد أقصى حمل
ارتفاع البرق لتر/ن: 1 كيلو فولت
معلمات الإخراج
نموذج العمل نسخة
نوع الحمولة قاد
قوة الحمل الكاملة 16 واط كحد أقصى
وميض تموج أقل من 2%
عدم تحميل الجهد الناتج 60VDC ماكس
تحميل الحالي 300mA/400mA/500mA/600mA/700mA/800mA/900mA
تحميل نطاق الجهد الناتج 300 مللي أمبير (9-40 فولت)، 400 مللي أمبير (9-40 فولت)، 500 مللي أمبير (9-32 فولت)، 600 مللي أمبير (9-27 فولت)، 700 مللي أمبير (9-23 فولت)، 800 مللي أمبير (9-20 فولت)، 900 مللي أمبير (9-18 فولت)
الدقة الحالية المستمرة ±5% عند 230 فولت تيار متردد
معلمات الاستشعار
تردد التشغيل 5.8 جيجا هرتز ± 75 ميجا هرتز، نطاق ISM
نقل الطاقة 1 ميغاواط
منطقة الكشف 25%/50%/75%/100%
عقد الوقت 5S/1 دقيقة/5 دقيقة/10 دقيقة
فترة الاستعداد 0S/1min/10min/+∞
معلمات مستشعر ضوء النهار
عتبة ضوء النهار 5 لوكس/25 لوكس/50 لوكس/تعطيل
أولوية ضوء النهار مفتوحة/مغلقة مفتوح: 5 لوكس/25 لوكس/50 لوكس | الإغلاق: 50 لوكس/100 لوكس/150 لوكس
الاستعداد مستوى DIM 15%
كشف نصف القطر (الحساسية: 100%) تركيب السقف 3 م: 0.3 م / ث ≥4 م، 1 م / ث ≥2.5 م
تركيب الجدار 2 م: 0.3 م / ث ≥10 م، 1 م / ث ≥5 م
ارتفاع التركيب 3م القيمة النموذجية (6م كحد أقصى)
زاوية المجال 3 ديسيبل 90°@Xz مسطحة، 95°@Yz مسطحة
مواصفات الحماية والبيئة
حماية من الجهد الزائد نعم التعافي الذاتي
حماية بدون تحميل نعم التعافي الذاتي
حماية ماس كهربائى نعم التعافي الذاتي
درجة حرارة التشغيل -25…+50 درجة مئوية
درجة الحرارة القصوى (ح) 75 درجة مئوية
درجة حرارة التخزين/الرطوبة -40 درجة مئوية…+80 درجة مئوية الرطوبة: 85%
تحمل الجهد 3750Vac، 5mA، 60S (إدخال "L N" لإخراج SEC+ SEC-)
الشهادات والمعايير
معايير السلامة (LVD) إن61347-1، إن61347-2-13
معايير إي إم سي EN55015، EN61547، EN61000-3-2، EN61000-3-3
المتطلبات البيئية متوافق مع RoHS
شهادة أحمر CE
تصنيف IP IP20
فئة الحماية الدرجة الثانية
المواصفات المادية
طريقة الأسلاك محطة الضغط، قطر السلك: 0.5-1.5 مم²
تثبيت مدمج
حجم التثبيت Ф73 مم × الارتفاع 23 مم
طَرد لوح تغليف كيس PE، كرتون (K=A)
الوزن الصافي 78±3 جرام
حياة ضمان 5 سنوات @Ta 230V حمولة كاملة
يتم قياس القيم المحددة لمعلمة الكشف بشكل نموذجي بواسطة أجهزة اختبار بارتفاع 165 سم في بيئة داخلية مفتوحة.
وظائف التشغيل

وظيفة التشغيل/الإيقاف:ضبط "فترة الاستعداد" على "0s"، مع تعديل المعلمات الأخرى وفقًا للتطبيقات العملية.

محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 0

وظيفة التعتيم بثلاث خطوات:ضبط فترة الاستعداد على "30 ثانية/10 دقائق"، مع تعديل المعلمات الأخرى وفقًا للتطبيقات العملية.

محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 1

وظيفة أولوية ضوء النهار:ضبط فترة الاستعداد على "+∞"، مع تعديل المعلمات الأخرى وفقًا للتطبيقات العملية.

محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 2
أبعاد
محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 3
مخطط الأسلاك
محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 4
الهيكل الداخلي
محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 5
أبعاد القطع
محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 6
إعدادات تبديل DIP
منطقة الكشف
التبديل 1 التبديل 2 منطقة
على على 100%
على - 75%
- على 50%
- - 25%
عقد الوقت
التبديل 3 التبديل 4 وقت
على على 5S
على - 1 دقيقة
- على 5 دقائق
- - 10 دقيقة
مستشعر ضوء النهار
التبديل 5 التبديل 6 عتبة ضوء النهار فتح/إغلاق
على على 5لوكس 5 لوكس/50 لوكس
على - 25 لوكس 25 لوكس/100 لوكس
- على 50 لوكس 50 لوكس/150 لوكس
- - إبطال إبطال
تحقيق وظيفة أولوية ضوء النهار عند ضبط "فترة الاستعداد" على "+∞"
فترة الاستعداد
التبديل 7 التبديل 8 فترة
على على 0S
على - 1 دقيقة
- على 10 دقيقة
- - +∞
تيار الإخراج
تيار الإخراج الجهد الناتج التبديل 1 التبديل 2 التبديل 3 التبديل 4
300 مللي أمبير 9-40 فولت - - - -
400 مللي أمبير 9-40 فولت - - - على
500 مللي أمبير 9-32 فولت - - على على
600 مللي أمبير 9-27 فولت - على - على
700 مللي أمبير 9-23 فولت - على على على
800 مللي أمبير 9-20 فولت على على - على
900 مللي أمبير 9-18 فولت على على على على
نمط الإشعاع
ارتفاع السقف: 3 متر الحساسية: 100%/75%/50%/25%
محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 7
التحرك العادي (السرعة: 1 م / ث)
محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 8
حركة بطيئة (السرعة 0.3 م/ث) - ملاحظة: لا توجد بيانات كشف عند حساسية 25%، ارتفاع مثبت 3 أمتار
ارتفاع السقف: 6 متر الحساسية: 100%/75%
محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 9
التحرك العادي (السرعة: 1 م / ث)
محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 10
حركة بطيئة (السرعة 0.3 م/ث) - ملاحظة: لا توجد بيانات كشف عند حساسية 50%/25%، ارتفاع مثبت 6 أمتار
ارتفاع التثبيت على الحائط: 2 متر الحساسية: 100%/75%/50%/25%
محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 11
التحرك العادي (السرعة: 1 م / ث)
محرك LED بقوة 16 واط مع خرج تيار 300-900 مللي أمبير، مستشعر تعتيم، لإضاءة السقف، مع وظيفة أولوية ضوء النهار 12
الحركة البطيئة (السرعة 0.3 م / ث)
التهيئة

عند تشغيله، يقوم المنتج تلقائيًا بتشغيل الضوء بدرجة سطوع 100%. وبعد 10 ثوانٍ، ينطفئ الضوء. أثناء التهيئة، لا يتمكن المنتج من اكتشاف الإشارات المتحركة.

إعدادات المصنع

الحساسية: 100%؛ وقت الانتظار: 5S؛ فترة الاستعداد: 0S؛ مستشعر ضوء النهار: تعطيل.

إرشادات التطبيق
  • يجب أن يتم التثبيت بواسطة كهربائي محترف. قم بإيقاف تشغيل الطاقة قبل التثبيت أو توصيل الأسلاك أو تغيير إعدادات مفتاح DIP.
  • تخترق مستشعرات الميكروويف الأجسام البلاستيكية والخشبية جيدًا، لكن تجنب الملحقات المعدنية والأغلفة المعدنية والأغلفة الزجاجية القريبة من الهوائي لأنها تؤثر على الإرسال والاستقبال.
  • قم بتثبيت أجهزة استشعار الميكروويف على بعد 2 متر على الأقل من المفاتيح وأجهزة التوجيه والأجهزة اللاسلكية الأخرى لتجنب التداخل اللاسلكي (يتطلب 5G WIFI مسافة أكثر من 2 متر).
  • أبقِ سطح الهوائي بعيدًا عن مدخلات التيار المتردد ومخرجات التيار المستمر لتجنب تداخل الإشارة.
  • تجنب التثبيت بالقرب من معدات الاهتزاز أو الأجسام المتحركة، لأن إشارات الاهتزاز قد تؤدي إلى اكتشاف خاطئ. الابتعاد عن المعدات المعدنية الكبيرة وأنابيب التهوية ومنافذ التكييف وفتحات العادم وآلات عادم الدخان. قد تؤدي مرور الحيوانات الأليفة إلى تشغيل المستشعر.
  • مناسبة للتركيب الداخلي. للاستخدام شبه الخارجي أو الخارجي، قد تسبب الرياح والأمطار مشغلات كاذبة. في التركيبات المعدنية أو البيئات الضيقة، قلل من الحساسية أو اتصل بالشركة المصنعة.
  • يؤدي التثبيت على الحائط إلى زيادة مسافة الكشف بشكل كبير - مما يقلل الحساسية أو اتصل بالشركة المصنعة للحصول على الدعم.
  • قد تتغير مواصفات المنتج دون إشعار مسبق بسبب التحسينات المستمرة.
  • تعتمد منطقة الحساسية على سرعة حركة الجسم وحجم الجسم وارتفاع التركيب وزاوية التثبيت وبيئة العمل والمواد العاكسة.
  • يتم قياس قيم مستشعر ضوء النهار في البيئات المشمسة بدون ظلال ومع انعكاس الضوء المحيط المنتشر. قد تختلف قيم الإضاءة الفعلية حسب البيئة والوقت والموسم والمناخ.
